Термопреобразователи ТПП-0192-01, ТПР-0192-01; ТПП-0192-02, ТПР-0192-02; ТПП-0192-03, ТПР-0192-03; ТПП-0192-04, ТПР-0192-04
Термопреобразователи ТПП0192-01, ТПР-192-01; ТПП0192-02, ТПР0192-02; ТПП0192-03, ТПР0192-03; ТПП0192-04, ТПР0192-04
ИЗМЕРЯЕМЫЕ СРЕДЫ
Газообразные нейтральные и окислительные среды, воздух, инертные газы, не взаимодействующие с материалом термоэлектродов и не разрушающие материал защитной арматуры.
Диапазоны измерения:
для ТПП 0...+1300°С (t ном.=+1000°С),
для ТПР +600...+1600°С (t ном.=+1300°С).
Номинальные статические характеристики
для ТПП - S, для ТПР - В (по ГОСТ Р 8.585).
КЛАСС ДОПУСКА
Чувствительного элемента - 2 (по ГОСТ 6616).
ОСНОВНАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
для S ±2.4°С, от 0 до 600°С; ±0.004 t (*), от 600 до 1300°С.для В ±0.005 t (*).
t (*) - значение измеряемой температуры.
УСТОЙЧИВОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ
По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ 12997.
По устойчивости к температуре и относительной влажности окружающего воздуха:
В4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения),
Т3 по ГОСТ 15150 (для тропического исполнения).

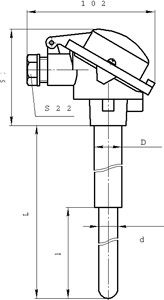

| Тип и исполнение датчиков | Конструктивные особенности | Показатель тепловой инерции, с, не более | Длина монтажной части L ( длина l ), мм | Масса,кг |
| ТПП/ТПР-0192-01 | Защитная арматура - без штуцера, материал - сталь ХН78Т (ХН45Ю),или сталь 15Х25Т, погружаемая часть - корунд КТВП для ТПР или керамика МКРЦ для ТПП (d), D/d=30/20 мм, материал головки - алюминиевый сплав. Термоэлектроды О 0.5 - 0.5 мм или О 0.4 - 0.5 мм. Рабочий спай изолирован. Не герметичны к измеряемой среде.Имеет керамическую клемную головку. | 90 | 500 (400), 800 (600), 1000(800), 1250(900), 1600(900), 2000(900) | 2.4-7.5 |
| ТПП/ТПР-0192-02 | То же, что ТПП/ТПР-0192-01, но герме-тичны к измеряемой среде (Ру=0.4 МПа) | 90 | 500 (400), 800 (600), 1000(800), 1250(900), 1600(900), 2000(900) | 2.5-7.6 |
| ТПП/ТПР-0192-03 | То же, что ТПП/ТПР-0192-01, но D/d= 25/15 мм. | 90 | 500 (400), 800 (600), 1000(800), 1250(900), 1600(900), 2000(900) | 2.0-5.7 |
| ТПП/ТПР-0192-04 | То же, что ТПП/ТПР-0192-01, но герме-тичны к измеряемой среде (Ру=0.4 МПа), D/d= 25/15 мм. | 90 | 500 (400), 800 (600), 1000(800), 1250(900), 1600(900), 2000(900) | 2.1-5.8 |
