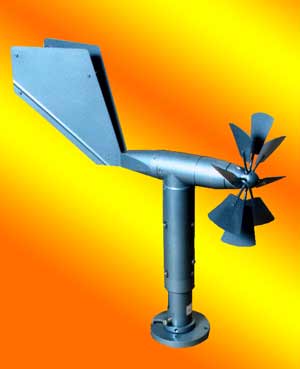

М-127М Датчик ветра М/127М, М.127М
Описание М-127М:
Датчик с оптронной парой предназначен для работы в стационарных условиях. Принцип работы основан на преобразовании скорости и направления ветра в частоту следования и комбинацию последовательного кода Грея электрических импульсов при помощи фото- и светодиодов. Ветрочувствительным элементом по скорости ветра является вертушка, по направлению - флюгарка.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диапазон преобразования датчика:
- скороcти ветра - от 1,5 до 60 м/сек.;
- направления ветра - от 0 до 360оС.
- Порог чувствительности датчика:
- по скорости ветра - 0,8 м/сек.;
- по направлению - 1,2 м/сек.;
- Пределы допускаемой погрешности при измерении:
- скорости ветра - ±(0,3+0,04 V) м/сек., где V - измеряемая скорость воздушного потока;
- направления ветра - ±8о
- Питание датчика осуществляется от источника постоянного тока напряжением 12 В;
- Датчик предназначен для эксплуатации в открытой атмосфере в дипазоне температур от -50 до +50оС и относительной влажности до 98%.
- Габаритные размеры 695 х 295 х 635 мм.
- Масса 5,8 кг.
