Термопреобразователи сопротивления (ТС, термометры сопротивления) ТС 1288

Термопреобразователи сопротивления (ТС, термометры сопротивления) ТС 1288

Назначение ТС1288/1, ТС1288/2, ТС1288/3, ТС1288/4

Измерение температуры жидких, газообразных и сыпучих сред, твердых тел, воздуха грузовых изотермических вагонов.

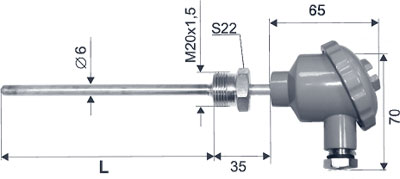

ТС 1288/1

Показатель тепловой инерции, с 15
НСХ Диапазон измерений, °С Класс допуска Кол-во чувств. элементов Схема подключений
46П
50П
100П
-50...+200
-50...+350
А*, В, С 1
2
1
2
3
4
Pt50
Pt100
Pt500
Pt1000
50М
53М
100М
-50...+180 В, С
Длина монтажной части L, мм
60, 80, 100, 120, 160, 200, 250, 320, 400, 500
Условное давление Р, МПа
6,3

* Класс допуска А для L ? 120 мм.

ТС 1288/2

Показатель тепловой инерции, с 15
НСХ Диапазон измерений, °С Класс допуска Кол-во чувств. элементов Схема подключений
46П
50П
100П
-50...+200
-50...+350
А*, В, С 1
2
1
2
3
4
Pt50
Pt100
Pt500
Pt1000
50М
53М
100М
-50...+180 В, С
Длина монтажной части L, мм
60, 80, 100, 120, 160, 200, 250, 320, 400, 500
Условное давление Р, МПа
6,3

* Класс допуска А для L ? 120 мм.

ТС 1288/3

Показатель тепловой инерции, с 6
НСХ Диапазон измерений, °С Класс допуска Кол-во чувств. элементов Схема подключений
46П
50П
100П
-50...+200
-50...+350
А*, В, С 1
2
1
2
3
4
Pt50
Pt100
Pt500
Pt1000
50М
53М
100М
-50...+180 В, С
Длина монтажной части L, мм
30, 40, 50, 60, 80, 100, 120, 160, 200
Условное давление Р, МПа
0,4

* Класс допуска А для L ? 120 мм.

ТС 1288/4

Показатель тепловой инерции, с 15
НСХ Диапазон измерений, °С Класс допуска Кол-во чувств. элементов Схема подключений
46П
50П
100П
-50...+50 В, С 1 1
Pt50
Pt100
Pt500
Pt1000
50М
53М
100М
Длина монтажной части L, мм
60, 80, 100
Условное давление Р, МПа
0,1

Дополнительные характеристики

Материал клеммной головки Алюминиевый сплав (tmax = 200 °С) — рис. 1 и 3
Стеклонаполненный полиамид (tmax = 120 °С) — рис. 4
Материал защитного чехла Цельнотянутая труба 12Х18Н10Т
Материал штуцера 12Х18Н10Т
Климатические условия эксплуатации (ГОСТ 12997-84) Группа исполнения Д3: -50...+50 °С
Степень защиты от пыли и влаги (ГОСТ 14254-96) IP65 — для ТС 1288/1, ТС 1288/3
IP54 — для ТС 1288/2, ТС 1288/4
Средняя наработка на отказ 15000 часов
Средний срок службы 6 лет
Межповерочный интервал 2 года (методика поверки — в соответствии с ГОСТ 6651-94)
Гарантийный срок эксплуатации 1 год

Схемы электрических подключений
