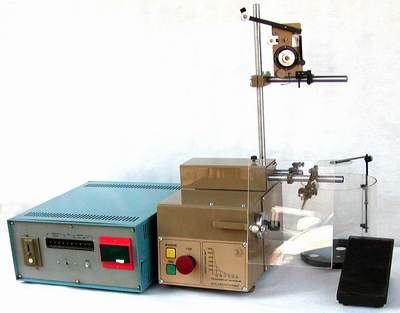

СУН-0,5 Универсальный намоточный станок СУН-05
Компактный настольный одношпиндельный станок оптимально объединяющий надежную и долговечную механическую часть и быстродействующую систему управления.
Станок производит рядовую намотку всех видов открытых катушек , в том числе секционных, пирамидальных, ортоциклических и других электрических катушек проводом 0,02...1,2 мм .
По желанию заказчика станок СУН-0,5 дополнительно комплектуется разнообразной оснасткой (широкая гамма натяжных устройств, балоногасители, проводоукладчики, педальный регулятор, задняя бабка, оправки, устройство подготовки программ, устройство спекания провода и т.п.) Наши специалисты, по вашему заданию, могут разработать технологию и программы намотки для изготовления самых сложных намоточных изделий, а также новые модификации настоящего станка.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- автономный привод раскладчика , на базе шагового двигателя, позволяющий осуществлять невисимые от шпинделя перемещения, например, перевод провода между секциями;
- бесшумный электромагнитный тормоз;
- высокая точность останова шпинделя (±1,5°);
- автоматический выход станка в исходное положение (к началу намотки);
- ввод и редактирование с клавиатуры устройства подготовки программ до 9 программ намотки , которые записываются и сохраняться в ПЗУ станка даже при отключении напряжения питания;
- возможность намотки как простых катушек ("от упора - до упора"), так и сложнейших с применением широких возможностей дополнительно поставляемого устройства подготовки программ намотки , когда можно задать обширный ряд дополнительных параметров (коррекция шага раскладки, ширина раскладки, довороты шпинделя, направление и величина перевода провода, останов в цикле намотки), а также организовать циклическую отработку фрагментов программы , например, намотка нескольких идентичных секций катушки;
- простота и надежность в работе и обслуживании;
- гарантийное и сервисное обслуживание предприятием-изготовителем ;
- поставка в кратчайшие сроки !
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Единица измерения |
Величина |
|
Диапазон проводов |
мм |
0,02...1,2 |
|
Максимальная ширина намотки |
мм |
60(120*) |
|
Максимальный диаметр намотки |
мм |
105(150*) |
|
Максимальное число индицируемых витков |
шт. |
9 999 |
|
Максимальный статический крутящий момент |
Нм |
2,4* ; 1,8; 1,2; 0,6; 0,3 |
|
для станка с макс. скоростью вращения |
об/мин |
750* ; 1000; 1500; 3000; 6000 |
|
Регулирование скорости вращения |
- |
плавное |
|
Дискрета отсчета положения шпинделя |
виток |
1/8 |
|
Максимальный шаг раскладки |
мм |
2,50 |
|
Потребляемая мощность |
Вт |
800 |
|
Напряжение питания |
В |
380 |
|
Габаритные размеры станка |
мм |
355 х 425 х 315 |
|
Габаритные размеры блока управления |
мм |
420 х 365 х 175 |
|
Масса |
кг |
53 |
