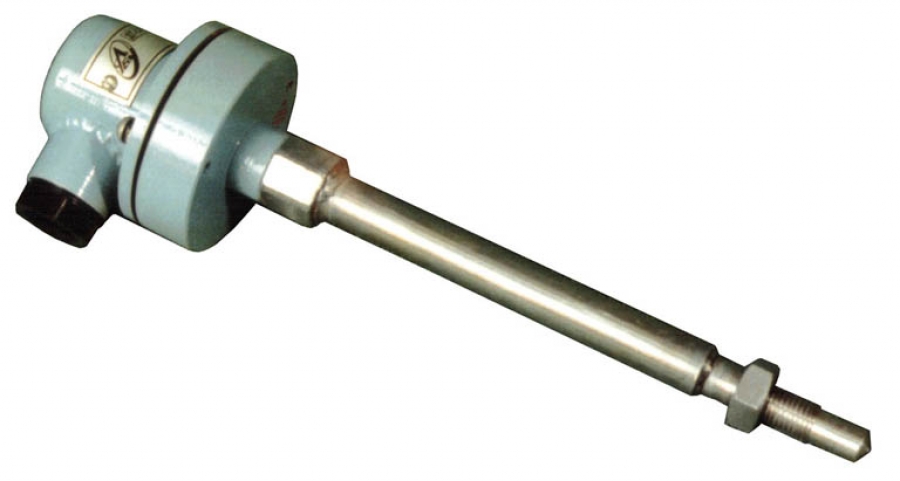

ДТ-1 Датчик температуры ДТ-1-Р, ДТ-1-Р-1, ДТ-1-Р-2, ДТ-1-РМ, ДТ-1-РП, ДТ-1-А, ДТ-1-А-1, ДТ-1-А-2

Датчики температуры ДТ-1 предназначены для контроля температуры газообразных, а также жидких сред в технологических аппаратах химической, нефтехимической, пищевой, медицинской и других отраслей промышленности, а также для контроля температуры подшипниковых узлов агрегатов, в том числе во взрывоопасных условиях.

Датчики ДТ1 имеют:

• параметры контролируемой среды:
- температура — см. таблицу;
- максимальное давление рабочей среды — 60 кгс/см2
• два исполнения по виду выходного сигнала:
- с унифицированным токовым сигналом 4—20 мА;
- с двухпозиционным токовым сигналом, имеющим два уровня: 1,0±0,5мА и 4,5±0,5мА,
• десять исполнений, приведенные в таблице;
• одну уставку в диапазоне (см. таблицу);
• напряжение питания:
- датчика ДТ-1-А от сети постоянного тока напряжением (20±4) В;
- датчика ДТ-1-Р от сети постоянного тока напряжением от 8 до 26 В;
• потребляемую электрическую мощность — не более 0,5 Вт;
• маркировку взрывозащиты OExiaIICT5X;
• возможность перенастройки уставки на месте установки переносным блоком или в лаборатории на компьютере;
• режим термостата;
• габаритные размеры — 67x44x(53 +l ) мм;

Соответствуют требованиям ПБ 09-540-03.

Разрешение Ростехнадзора № РРС 00-19517

Пример записи обозначения датчика температуры ДТ-1 - А-2 при заказе:
«Датчик температуры ДТ-1-А-2 5Д2.821.017 ТУ, t_р_a₆=50-100°C, l =50мм, L=80мм».

Пример записи обозначения датчика температуры ДТ- 1-Р-2 при заказе:
«Датчик температуры ДТ-1-Р-2 5Д2.821.017 ТУ, t_уст.=100°C, l =50мм, L=80мм».

Таблица

Шифр исполнения	Тип термочувствительного элемента	Область контроли-руемых темпера-тур, °С	Диапа-зон контро-лируе-мых тем-ператур, °С	При-соедини-тельная резьба	Длина погружной части, l, мм	Длина термобаллона, L, мм	Вид выход-ного сигнала	Максимальное давление рабочей среды, кгс/см²	масса, не более, кг
ДТ-1-Р	полупро- воднико-вый	-55…125	-	М8х1	22	52	двухуро-вневый токовый сигнал, I_р?1,0мА, I_з_i?4,5мА	атмос-ферное	0,25
ДТ-1-Р-1						опреде-ляется при заказе L_min=L+53			0,35
ДТ-1-Р-2				М20х1,5	опреде-ляется при заказе			60	0,4
ДТ-1-РМ	ЭЧМ	-55…180							0,8
ДТ-1-РП	ЭЧМ	-200…300							0,8
ДТ-1-А	полупро- воднико-вый	-55…125	50 100 150 200 300	М8х1	22	52	унифици-рованный токовый сигнал 4-20 мА	атмос-ферное	0,35
ДТ-1-А-1						опреде-ляется при заказе			0,6
ДТ-1-А-2				М20х1,5	опреде-ляется при заказе	опреде-ляется при заказе L_min=L+53		60	0,8
