Преобразователь термоэлектрический ТХКс-2088-07, ТХАс-2088-07
ТХКс-2088-07 Преобразователь термоэлектрический хромель-копелевый
ТХАс-2088-07 Преобразователь термоэлектрический хромель-алюмелевый
Технические характеристики по ТУ 4211-002-12296299-94
|
|
ТХКс-2088-07 |
ТХАс-2088-07 | |
|
Тип чувствительного элемента |
хромель-копелевый |
хромель-алюмелевый | |
|
Диапазон измеряемых температур, °С |
-40…+600 |
- 40... +800 -40… +900 -40… +1000* | |
|
Марка материала защитной арматуры |
12Х18Н10Т |
12Х18Н10Т (tдо 800°С) 08Х20Н14С2 (tдо 900°С) 15Х25Т (tдо 1000°С) | |
|
Номинальная статическая характеристика (НСХ) |
ХК(L) |
ХА(K) | |
|
Класс допуска |
2 |
1, 2 | |
|
Степень защищенности от воздействия пыли и воды |
IP55 |
IP55 | |
|
Группа исполнения по вибропрочности |
N3 |
N3 | |
|
Диаметр защитной арматуры d, мм |
|
| |
|
Условное давление, МПа |
32 |
32 | |
|
Показатель тепловой инерции, с |
Измерительный спай изолирован |
60 |
60 |
|
Измерительный спай не изолирован |
5 |
5 | |
Примечание:
- * — по обоснованному требованию заказчика
- использование без клеммных головок (с выводными проводами) могут быть изготовлены только с диапазоном от -50 до +150 °С

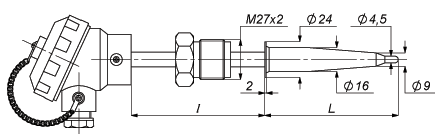

Конструктивные особенности
|
Количество чувствительных элементов |
Длина монтажной части L, мм |
Длина наружной части l, мм |
Тип крепления |
Типы головок |
|
1 |
60; 80; 100; 120; 160; 200; 250; 320; 400 |
60; 80; 100; 120; 160; 200; 250 |
Штуцер М27х2/D=24мм
|
АЛ1, АГ***, СН***, К1, К2 |
*** — в головку типа АГ возможна установка нормирующего преобразователя (вых. сигнал 4-20мА), с головкой типа СН датчик может использоваться в агрессивных средах.
Термоэлектрические преобразователи ТХКс-2088-07/ТХАс-2088-07 зарегистрированы в Государственном реестре средств измерений под № 15635-96 и допущены к применению в Российской Федерации, что подтверждает сертификат об утверждении типа средств измерений под № 2408, выданные комитетом Российской Федерации по стандартизации, метрологии и сертификации.
