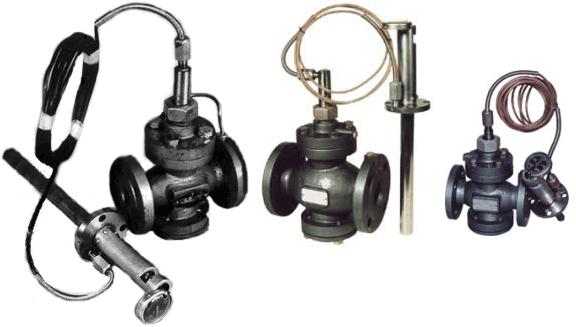

Регулятор температуры прямого действия РТ-ДО, РТ-ДЗ
Регулятор температуры прямого действия типа РТ-ДО, РТ-ДЗ предназначен для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред, неагрессивных к материалам регулятора (корпус СЧ-15, седло 40Х13 или БрОЗЦ7С5Н1, клапан 20Х13, шток и термобаллон термосистемы 12Х18Н10Т ). Регулятор РТ-ДО - с двухходовым нормально открытым регулирующим органом; РТ-ДЗ - с двухходовым нормально закрытым регулирующим органом. Скачать проспект с описанием РТ-ДО (ДЗ) >>>
Также по спецзаказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, возможно исполнение корпусных деталей из стали 25 или 12Х18Н10Т.
Область применения регуляторов:
- для систем центрального отопления;
- охладителей двигателей, конденсаторов и очистных станций;
- парогенераторов, печей, теплообменников, бойлеров, цистерн;
- обезжиривающих установок и гальванических сушильных шкафов;
- сушильных помещений и теплиц;
- трубопроводных магистралей.
Заказать регулятор температуры РТ-ДО (РТ-ДЗ)
Технические характеристики регулятора температуры РТ-ДО (ДЗ)
| Характеристики | Значения | ||||
| Диаметр условного прохода, мм | 15 | 25 | 40 | 50 | 80 |
| Диапазоны настройки регулируемой температуры, °C | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | ||||
| Условная пропускная способность Кv, м3/ч | 2,5 | 6,3 | 16 | 25 | 60 |
| Зона пропорциональности, °C | 10 | 12,5 | |||
| Зона нечувствительности, °C | 1 | ||||
| Постоянная времени, с | 100 | ||||
| Допустимая протечка в % от Кv, не более | 0,1 | ||||
| Температура регулируемой среды, °C | от -15 до +225 | ||||
| Длина дистанционной связи, м | 1,6; 2,5; 4; 6; 10 | ||||
| Условное давление, МПа | 1,0 | 0,63 | |||
| Давление регулируемой среды, МПа | 1,6 | ||||
| Максимальный перепад давления на регулирующем органе, МПа | 0,6 | 0,4 | |||
| Масса регуляторов, кг | 7 | 9,5 | 14,5 | 22 | 40 |
| Погрешность установки по шкале настройки, °C | ± 3 | ||||
Регуляторы изготавливаются по ТУ 25-02.090123-81
Лицензия ГОСГОРТЕХНАДЗОРА России на изготовление00ИР №016397, разрешение на применение №PPC 03-4333
Сертификат соответствия ГОССТАНДАРТА России РОСС RU.АЯ45.В01595 - №3793257, приложение за №0558251;
Снитарно-эпидемиологическое заключение, разрешающее применять в хозяйственно-питьевом водоснабжении за №67.СО.1.515.П
Пример обозначения регулятора РТ-ДО(ДЗ) с нормально открытым регулирующим органом с условным проходом 15 мм, пределами настройки 20-60 °С, длиной капиллярной трубки 6м при его записи или заказе:
РТ-ДО-15 (20-60)-6 ТУ 25-02.090123-81
Схемы установки и включения:
Схема установки регулятора РТ-ДО в системах отопления
Схема включения регулятора РТ-ДО в системах автоматического поддержания температуры промышленных установок
Габаритные и присоединительные размеры
| Обозначение | Рис. | Dу | D1 | D2 | D3 | D4 | D5 | D6 | H | H1 | H2 | h | h1 | L1 |
| размеры мм, не более | ||||||||||||||
| РТ-ДО-15 | I | 15 | 95 | 34 | 80 | 65 | 14 | 65 | 265 | 195 | 470 | 270 | 64 | 130 ± 1,0 |
| РТ-ДЗ-15 | I | 180 | ||||||||||||
| РТ-ДО25 | I | 25 | 115 | 85 | 285 | 205 | 160 ± 1,0 | |||||||
| РТ-ДЗ-25 | II | 295 | 155 | |||||||||||
| РТ-ДО-40 | I | 40 | 145 | 110 | 325 | 225 | 200 ± 1,0 | |||||||
| РТ-ДЗ-40 | II | 335 | 185 | |||||||||||
| РТ-ДО-50 | I | 50 | 160 | 53 | 100 | 125 | 18 | 80 | 430 | 315 | 690 | 490 | 80 | 230 ± 1,0 |
| РТ-ДЗ-50 | II | 440 | 225 | |||||||||||
| РТ-ДО-80 | I | 80 | 185 | 150 | 500 | 355 | 310 ± 1,0 | |||||||
| РТ-ДЗ-80 | II | 510 | 285 | |||||||||||
Габаритные размеры упаковки и масса РТ-ДО(ДЗ)
| Модель | Кол-во в упаковке | Масса, кг | Габаритные размеры, мм. | |||
| прибора | в упаковке | L | B | H | ||
| РТ-ДО-15, РТ-ДЗ-15 | 1 | 7 | 21 | 571 | 249 | 222 |
| 2 | 28 | 602 | 269 | 249 | ||
| 4 | 40 | 638 | 374 | |||
| РТ-ДО-25, РТ-ДЗ-25 | 1 | 9,5 | 21 | 571 | 249 | 222 |
| 2 | 28 | 602 | 269 | 249 | ||
| 4 | 40 | 638 | 374 | |||
