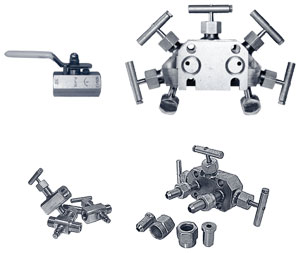

БКН1, БКН2 1- и 2-вентильные клапанные блоки

Назначение

Блоки клапанные предназначенны для подключения к импульсным линиям преобразователей (датчиков) избыточного, абсолютного, вакуумметрического давления, давления-разряжения.

Рабочая среда

Жидкость, пар, газ (в том числе газообразный кислород и кислородосодержащие смеси).

Давление рабочей среды

40 МПа.

Температура рабочей среды

-60...+150 °С.

Материалы, контактирующие с рабочей средой

• Корпус — сталь 12Х18Н10Т по ГОСТ 5632;
• Шток-игла — сталь 14Х17Н2 по ГОСТ 5632 (сплав 36НХТЮ по ГОСТ 10994);
• Уплотнение — фторопласт 4ПН по ГОСТ 10007.

Варианты исполнения

Варианты исполнения	Код исполнения
Общепромышленное	—
Для работы на газообразном кислороде	К

Конструктивные исполнения

Исполнение	Вход среды	Выход среды	Д/К*
00	М22х1,5 наружная под сфер. ниппель	М20х1,5 внутренняя под пл. ниппель	М20х1,5 наружная под сфер. ниппель
01		К1/2" ГОСТ 6111 наружная
02		К1/4" ГОСТ 6111 наружная
03	К1/2" ГОСТ 6111 наружная	М20х1,5 внутренняя под пл. ниппель
04	К1/4" ГОСТ 6111 наружная
05	К1/2" ГОСТ 6111 наружная
06	К1/4" ГОСТ 6111 наружная
07	М20х1,5 наружная под сфер. ниппель
08	М20х1,5 наружная под пл. ниппель
09	М20х1,5 наружная под сфер. ниппель	К1/2" ГОСТ 6111 наружная
10	М20х1,5 наружная под пл. ниппель	штуцер с накидной гайкой М20х1,5 под пл. ниппель	М20х1,5 наружная под пл. ниппель
11		М20х1,5 наружная под пл. ниппель
12	М20х1,5 внутренняя под пл. ниппель	М20х1,5 внутренняя под пл. ниппель

* — при заказе монтажных частей с ниппелем из углеродистой стали к коду монтажных частей добавляется буква "У", например, "Ниппель М20У".

Материалы корпуса клапанного блока

• 12Х18Н10Т (заменитель 12Х18Н9Т);
• Сплав 06ХН28МДТ (заменитель 10Х17Н13М2Т).
