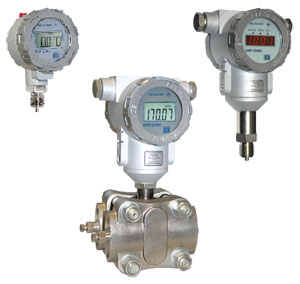

АИР-20/М2 Датчик давления мод. АИР-20/М2-ДА, АИР-20/М2-ДИ, АИР-20/М2-ДВ, АИР-20/М2-ДИВ, АИР-20/М2-ДД, АИР-20/М2-ДГ

Назначение преобразователя давления АИР-20/М2:

Датчик давления АИР-20/М2  предназначен для преобразования в унифицированный выходной сигнал 4…20 мА, 0…5 мА либо 20…4 мА, 5…0 мА следующих величин:

1. Абсолютного давления — АИР-20/М2-ДА;
2. Избыточного давления — АИР-20/М2-ДИ;
3. Давления разряжения — АИР-20/М2-ДВ;
4. Избыточного давления-разряжения — АИР-20/М2-ДИВ;
5. Дифференциального давления — АИР-20/М2-ДД;
6. Гидростатического давления — АИР-20/М2-ДГ.

Датчики давления используется в системах автоматического контроля, регулирования и управления технологическими процессами (ТП).

Форма заказа и примеры заказа датчиков АИР-20/М2 >>>

Основные характеристики и функциональные возможности

• 8 диапазонов измерения давления;
• Отношение значения максимального верхнего предела к минимальному — 25:1;
• Основная погрешность — от 0,075 %;
• Число выходных сигналов — один 4...20 мА или два 4...20 и 0...5 мА одновременно;
• Линейная или корнеизвлекающая зависимость выходного сигнала от входного;
• Возможность изменения единицы измерения с "кПа" или "МПа" на "кгс/см²;
• Возможность настройки прибора на нестандартные диапазоны измеряемых давлений (осуществляется через интерфейс RS-232 с помощью программного обеспечения);
• Изменение времени усреднения выходного сигнала (демпфирование);
• Исполнение с открытой мембраной (модели **1 и **2 для вязких жидкостей);
• Наличие моделей с керамическим сенсором (модели **5, **2) с высокими перегрузочной способностью 200...1000 % и стойкостью к агрессивным средам;
• Наличие ЖК-индикатора без подсветки под крышкой без окна (при заказе датчика давления без индикации);
• Возможность установки на прибор ЖК-индикатора с подсветкой (И1) или светодиодного (И2) индикатора;
• Возможность поворота индикатора на 180°;
• Подстроечный резистор для корректировки диапазона;
• Защита от обратной полярности питающего напряжения;
• Установки "0" как с помощью кнопки, расположенной под крышкой прибора, так и с помощью специально брелока без снятия крышки;
• Электромагнитная совместимость (ЭМС) ;
• В соответствии с ГОСТ 22520-85 АИР-20/М2 являются:
  • по числу преобразуемых входных сигналов — одноканальными;
  • по числу выходных унифицированных сигналов — одноканальнями или двухканальными;
  • по зависимости выходного сигнала от входного — с линейной зависимостью или с функцией извлечения квадратного корня;
  • в зависимости от возможности перестройки диапазона измерения — многопредельными, перенастраиваемыми.
• АИР-20/М2 устойчивы к воздействию атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
• АИР-20/М2 устойчивы к воздействию относительной влажности окружающего воздуха до (95±3) % при (35±3) °С или 98 % в зависимости от климатического исполнения;
• Преобразователи избыточного давления (ДИ), разрежения (ДВ), избыточного давления-разряжения по избыточному давлению (ДИВ), абсолютного давления (ДА) и гидростатического давления (ДГ) обладают прочностью и герметичностью при испытательных давлениях;
• Преобразователи выдерживают воздействие перегрузки испытательным давлением в течение 15 мин;
• Преобразователи АИР-20/М2-ДД и АИР-20/М2-ДГ моделей 640, 620 выдерживают испытание на прочность пробным давлением по ГОСТ 356-80 и на герметичность предельно допускаемым рабочим избыточным давлением, при этом за условное давление Ру по ГОСТ 356-80 принимают предельно допускаемое рабочее избыточное давление;
• АИР-20/М2, АИР-20А/М2, АИР-20Exd/М2 и АИР-20AExd/М2 сохраняют нормальное функционирование при возникновении прерывания питания в цепи 4-20 мА на время до 100 мс (кроме исполнения АИР-20Ex/М2 и АИР-20АEx/М2);
• Преобразователи АИР-20/М2-ДД и АИР-20/М2-ДГ моделей 640, 620, защищенные от воздействия односторонней перегрузки давлением, равным предельно допускаемому рабочему избыточному давлению, выдерживают перегрузку со стороны плюсовой и минусовой камер в течение 1 мин односторонним воздействием давления;
• В соответствии с ГОСТ 25804.1-83 преобразователи АИР-20А/М2 и АИР-20AEx/М2 являются:
  • по характеру применения относятся к категории Б — аппаратура непрарывного применения;
  • по числу уровней качества функционирования относятся в виду I — аппаратура, имеющая два уровня качества функционирования — нормальный уровень и отказ;
• По устойчивости к механическим воздействиям при эксплуатации АИР-20А/М2 и АИР-20АEx/М2 относятся к группе М6 согласно ГОСТ 17516.1-90;
• АИР-20А/М2 и АИР-20АEx/М2 относятся к I категории сейсмостойкости по НП-031-01 и к группе Б исполнения 3 по РД 25 818-87;
• АИР-20А/М2 и АИР-20АEx/М2 являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмической активности 8 баллов по шкале MSK-64 над нулевой отметкой до 40 м в сответствии с ГОСТ 25804.3-80;
• АИР-20А/М2 и АИР-20АEx/М2 (повышенной надежности) в соответствии с НП-001-97 (ОПБ-88/97) относятся к классам безопасности 2, 3:
  • по назначению — к элементам нормальной эксплуатации;
  • по влиянию на безопасность — к элементам, выжным для безопасности;
  • по характеру выполняемых функций — к управляющим элементам;
• Пример классификационного обозначения 2НУ или 3НУ;
• АИР-20/М2 и АИР-20А/М2 сохраняют нормальное функционирование при возникновении прерывания питания в цепи 4-20 мА на время до 200 мс;
• АИР-20/М2 и АИР-20А/М2 при прерывании питания восстанавливают свою работоспособность через 2 сек;
• АИР-20/М2 по защищенности от воздействия окружающей среды в соответствии с:
  • ГОСТ 15150-69 выполнены в коррозионностойком исполнении ТIII;
  • ГОСТ 14254-96 имеют степени защиты от попадания внутрь преобразователей пыли и воды в зависимости от вариантов электрических разъемов;
• Вариация выходного сигнала не превышает, %:
  • 0,5 предела допускаемой основной погрешности — для АИР-20/М2-ДА, АИР-20/М2-ДИ, АИР-20/М2-ДВ, АИР-20/М2-ДИВ, АИР-20/М2-ДГ моделей 540, 530, 545, 535;
  • 1 предела допускаемой основной погрешности — для АИР-20/М2-ДД, АИР-20/М2-ДГ моделей 640, 620;
• Пульсация выходного сигнала АИР-20/М2 не превышает 0,25 % верхнего предела измерения выходного сигнала при номинальных сопротивлениях нагрузки;
• Номинальное сопротивление нагрузки для выходного сигнала 4...20 или 20...4 мА:
  • 250 Ом при напряжении питания 24 В;
  • 500 Ом при напряжении питания 36 В;
• Номинальное сопротивление нагрузки для выходного сигнала 0...5 или 5...0 мА:
  • 1000 Ом при напряжении питания 24 В;
  • 2000 Ом при напряжении питания 36 В;
• Предел допускаемой дополнительной погрешности преобразователей во время воздействия вибрации не превышает предела допускаемой основной погрешности;
• Дополнительная погрешность АИР-20/М2, вызванная воздействием постоянных магнитных полей и/или переменных полей сетевой (промышленной) частоты напряженностью до 400 А/м не более 0,05 % допускаемой основной погрешности.

Измеряемые среды

• Газ, жидкость, пар в том числе агрессивные, а так же газообразный кислород и кислородосодержащие газовые смеси;
• Температура измеряемой среды в рабочей полости АИР-20/М2 — от -40 до +120 °С. Для больших температур среды необходимо использовать специальные отводы.

Метологические характеристики

Варианты исполнения

Варианты исполнения	Код исполнения	Код при заказе
Общепромышленное	—	—
Атомное повышенной надежности	А	А
Атомное повышенной надежности, взрывозащищенное	АEx	АEx
Атомное c приемкой "Ростехнадзора", ВПО "Зарубежатомэнергострой", ВО "Безопасность"	А	АЭС
Атомное c приемкой Ростехнадзора, взрывозащищенное	АEx	АЭСEx
Взрывозащищенное "искробезопасная электрическая цепь"	Ex	Ex
Взрывозащищенное "взрывонепроницаемая оболочка"	Exd	Exd
Атомное, взрывозащищенное "взрывонепроницаемая оболочка"	АExd	АExd
Кислородное	—	О2

Климатические исполнения

Вид	Группа исполнения	ГОСТ	Диапазон температур
—	C2	ГОСТ 12997-84	-40...+70 °C
			-55...+70 °C
	C3		-10...+70 °C
			-25...+70 °C
			-10...+60 °C
			-25...+60 °C
Т3	—	ГОСТ 15150-69	-25...+80 °C
			-25...+70 °C

Диапазоны измеряемых давлений

Тип измеряемого давления	Минимальный верхний предел Pmin	Максимальный верхний предел Pmax
Абсолютное давление (ДА)	1 кПа	6 МПа
Избыточное давление (ДИ)	0,16 кПа	60 МПа
Давление-разрежение (ДВ)	0,4 кПа	100 МПа
Избыточное давление-разрежение (ДиВ)	±0,3 кПа	(-1...+2,4) МПа
Дифференциальное давление (ДД)	0,06 кПа	10 МПа
Гидростатическое давление (ДГ, погружные модели 520, 525,530, 535, 540)	1 кПа	250 кПа
Гидростатическое давление (ДГ, модели 620, 640)	1,6 кПа	250 кПа

Питание и энергопотребление

• Питание АИР-20/М2 осуществляется от источников постоянного тока напряжением от 12 до 36 В при номинальном значении (24±0,48) В или (36±0,72) В;
• Минимально допустимое напряжение питания:
  • 9 В - для датчиков давления с ЖК-индикацией без подсветки;
  • 12 В - для датчиков давления с ЖК-индикацией с подсветкой минимальной яркости;
  • 15 В - для датчиков давления с ЖК-индикацией с подсветкой максимальной яркости;
  • 12 В - для датчиков давления со светодиодной индикацией;
• Мощность, потребляемая датчиками давления не превышает 0,7 Вт для напряжения питания 24 В и 1 Вт для напряжения питания 36 В;
• АИР-20/М2 сохраняют работоспособность при полном прерывании питания в течение 100 мс;
• Дополнительная погрешность, вызванная плавным отклонением напряжения питания от номинального на -15 % и +10 %, не превышает 0,2 предела допускаемой основной погрешности;
• При скачкообразном изменении напряжения питания от номинального допускается выброс выходного сигнала, не превышающий 0,1 % диапазона изменения выходного сигнала продолжительностью не более 1 с.

Взрывозащищенность

• Питание взрывозащищенных преобразователей АИР-20Ex/М2 и АИР-20АЕх/М2 должно осуществляться от искробезопасных источников постоянного тока напряжением 24 В или источников питания в комплекте с измерительными модульными преобразователями ИПМ 0399Ex/М3 (или БППС 4090Ex, ТМ 5122Ex, РМТ 39Ex, РМТ 49Ex, РМТ 59Ex, РМТ 69Ex) с уровнем взрывозашиты "особовзрывобезопасный";
• В цепи питания АИР-20Ex/М2 и АИР-20АЕх/М2 имеется токоограничивающий резистор и диод для защиты от смены полярности;
• Знак "Х", следующий за маркировкой взрывозащиты, означает, что при эксплуатации преобразователей давления АИР-20Ex/М2 и АИР-20АЕх/М2 необходимо соблюдать следующие требования:
  • преобразователи давления должны эксплуатироваться с источниками питания и регистрирующей аппаратурой, имеющими искробезопасную электрическую цепь уровня "ia";
  • при эксплуатации необходимо принимать меры защиты от превышения температуры элементов преобразователей давления вследствие нагрева от измеряемой среды выше значения, допустимого для температурного класса Т6;
• Выходные цепи взрывозащищенных преобразователей АИР-20Ex/М2 и АИР-20АЕх/М2 рассчитаны на подключение к искробезопасным сигнальным цепям с унифицированным сигналом постоянного тока 4...20 или 20...4 мА;
• Мощность, потребляемая взрывозащищенными преобразователями, не превышает 0,7 Вт.

Исполнение по материалам

Код исполнения	Код сенсора	Исполнение по материалам
		мембраны	штуцера или фланцев	уплотнительных колец (х)
02x	5	36НХТЮ	12Х18Н10Т	x = G, P
02	6	36НХТЮ	12Х18Н10Т	нет
06	6	тантал	06ХН28МБТ	нет
11	1	титановый сплав ВТ-9	12Х18Н10Т	нет
12х	2	нерж. сталь AlSi316L	12Х18Н10Т	x = G, V, E
13х	3, 4	Al2O3	12Х18Н10Т	x = G, V, E, P
14	3, 4	Al2O3	ХН65МВ	P
15	5	тантал	12Х18Н10Т	P

Уплотнительные кольца

Материал	Применение	температура среды	Обозначения в исполнении
МБС	Маслобензостойкая	-40...+125 °С	G
Витон (FKM)	Нефтепродукты, кислоты	-30...+125 °С	V
Буна (EPDM)	Аммиак	-40...+125 °С	E
Фторопласт (PTFE)	Все среды	-40...+125 °С	Р

Выходной сигнал

• Прямой 4...20 мА или 4...20 и 0...5 мА одновременно с линейной или корнеизвлекающей зависимостью;
• Обратный 20...4мА  или 20...4 и 5...0 мА одновременно с линейной или корнеизвлекающей зависимостью.

Присоединение к процессу

• Штуцер М20х1,5 - для моделей **0;
• Открытая мембрана из нержавеющей стали AlSl316L штуцер М24х1,5 - для моделей **1;
• Открытая мембрана из керамики Al₂O₃ - для моделей **2;
  - штуцер М24х1,5 для давления более 100 кПа;
  - штуцер М36х1,5 для давления менее 100 кПа;
• Мембрана из керамики Al2O3, штуцер М20х1,5 - для моделей **5;
• Модели с встроенным разделителем штуцер М20х1,5 - для моделей **9.

Степень защиты от пыли и влаги

IP54, IP65.

Средний срок службы

12 лет.

Масса, не более

• 0,4 кг - для АИР-20/М2-ДА, АИР-20/М2-ДИ, АИР-20/М2-ДВ, АИР-20/М2-ДИВ;
• 6 кг - АИР-20/М2-ДД моделей 470, 460, 440, 420, 410;
• 11 кг - АИР-20/М2-ДД моделей 400;
• 2...6 кг - АИР-20/М2-ДГ моделей 540, 530, 535;
• 8,5 кг - АИР-20/М2-ДГ моделей 620, 640.

Межповерочный интервал

• 3 года для преобразователей класса А и В;
• 5 лет для преобразователей класса С.

Гарантийный срок эксплуатации

2 года.
