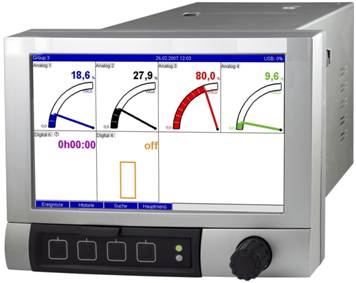

Мемограф М безбумажный регистратор
Область применения
Экранный самописец Мемограф М предназначен для измерения, контроля, сигнализации и сохранения информацию обо всех параметрах технологического процесса.
Сохранение данных происходит во внутренней памяти размером 256 МВ и дополнительно на SD -карте или USB -накопителе. Мемограф М отличается своей модульной конструкцией, интуитивным интерфейсом и широкими возможностями защиты. Входящий в стандартную конфигурацию пакет компьютерного ПО ReadWin ® 2000 служит для настройки, визуализации и архивирования собранных данных.
Основные отрасли применения
· Предприятия энергетики
· Предприятия черной и цветной металлургии
· Горнодобывающая
· Нефтедобывающая, нефтеперерабатывающая и химическая
· Машино- и приборостроение
· Пищевая и фармацевтическая промышленность
Преимущества
· Высокая четкость изображения: 7-дюймовый TFT-дисплей с оптимальным изображением.
· Быстрота: скорость измерения от 100 мс для всех каналов, высокая скорость сохранения 100 мс.
· Безопасность: Специальный пакет для обеспечения безопасности с индивидуальными правами доступа и электронной подписью (FDA 21 CFR 11).
· Модульность: простое расширение до 20 универсальных и 14 цифровых входов и 12 реле.
· Гибкость: свободный выбор вида изображения. Новинка: аналоговое изображение и изображение в виде дисковой диаграммы.
· Универсальность: поддерживаются интегрированный веб-сервер, полевая шина (P rofibus , Modbus), распространенные стандартные протоколы и интерфейсы USB, TCP/IP, OPC, Ethernet.
· Информативность: поиск событий, автоматическая оценка сигнала.
· Удобство в применении: глубина встраивания 158 мм, передняя панель из пластмассы IP65
· Наглядность: управление сообщениями о сбоях со всеми активными, подтвержденными и имевшими место ранее сбоями.
Условия эксплуатации
· Питающие напряжения:
~ 115 / 230 В, 50/60 Гц
~ / = 24 В, 50/60 Гц
· Потребляемая мощность:
115 / 230 В: макс. 40 ВА
24 В: макс. 40 ВА
· Параметры окружающей среды:
Температура окружающей среды от -10 до 50оС
Влажность окружающей среды до 80% при 35 оС
· Вид защиты:
с передней стороны IP65
с задней стороны IP20
Блок-схема подключений
Гальваническое разделение
Все входы и выходы гальванически отделены друг от друга и проверены следующими испытательными напряжениями:
| Реле | Цифровой вход | Аналоговый вход |
Аналоговый выход | |
| Реле | 2,3 кВ |
2,3 кВ |
2,3 кВ |
2,3 кВ |
| Цифровой вход |
2,3 кВ |
500 В |
500 В |
500 В |
| Аналоговый вход |
2,3 кВ |
500 В |
500 В |
500 В |
| Аналоговый выход |
2,3 кВ |
500 В |
500 В |
500 В |
Диапазоны измерений, погрешности
| Измеряемая величина |
Диапазон измерений |
Отклонение измерения от диапазона измерений (от ДИ) |
Сопротивление на входе |
| Сила тока ( I ) |
0 – 20 мА 0 - 5 мА 4 – 20 мА Диапазон превышения: до 22 мА |
± 0,10 % от ДИ |
Полное сопротивление: ? 50 ом |
| Напряжение ( U) > 1 В | 0 – 10 В 0 – 5 В ± 10 В ± 30 В |
± 0,10 % от ДИ |
? 1 мОм |
| Напряжение ( U) ? 1 В | 0 – 1 В ± 1 В ± 150 мВ |
± 0,10 % от ДИ |
? 2,5 м Ом |
| Термометр сопротивления (RTD) |
Pt100: -200 – 850oC (-328 – 1562oF) (IEC751, JIS1604,GOST) Pt500: -200 – 850oC (-328 – 1562oF) (IEC751, JIS1604) Pt1000: -200 – 600oC (-328 – 1112oF) (IEC751, JIS1604) |
4-проводной: ± 0,10 % от ДИ 3-пров.: ± (0,10% от ДИ +0,8К) 2- пров .: ± (0,10% от ДИ + 1 , 5К ) |
|
| Cu100: -200 – 200oC (-328 – 392oF) (GOST) Cu50: -200 – 200oC (-328 – 392oF) (GOST) Pt50: -200 – 850oC (-328 – 1562oF) (GOST) |
4-проводной: ± 0,20 % от ДИ 3-пров.: ± (0,20% от ДИ +0,8К) 2- пров .: ± (0, 2 0% от ДИ + 1 , 5К ) |
| |
| Термоэлементы ( TC) |
Тип J (Fe-CuNi):-210 – 999,9 oC Тип K (NiCr-Ni):-210 – 1372 oC Тип T (Cu-CuNi):-270 – 400 oC Тип N (NiCrSi-NiSi):-270 – 1300 oC Тип L (Fe-CuNi):-200 – 900 oC (DIN43710, GOST) |
± 0,10 % от ДИ от -100 o C ± 0,10 % от ДИ от -130 o C ± 0,10 % от ДИ от -200 o C ± 0,10 % от ДИ от -100 o C ± 0,10 % от ДИ от -100 o C |
? 1 мОм |
| Тип D (W3Re-W25Re):0 - 2315 oC Тип C (W5Re-W26Re):0 - 2315 oC Тип B (Pt30Rh-Pt6Rh):0 - 1820 oC Тип S (Pt10Rh-Pt):0 - 1768 oC Тип R (Pt13Rh-Pt):-50 - 1768 oC |
± 0,15 % от ДИ от 500 o C ± 0,15 % от ДИ от 500 o C ± 0,15 % от ДИ от 600 o C ± 0,15 % от ДИ от 100 o C ± 0,15 % от ДИ от 100 o C |
? 1 мОм | |
| Импульсный вход ( I) | мин. длина импульса 30 ?с, макс. 13 кГц | |
|
| Частотный вход ( I ) |
0 – 10 кГц, диапазон превышения: до 12,5 кГц | ± 0,01 % от ДИ |
Полное сопротивление: ? 50 ом |
Элементы управления
Управление и ввод параметров по выбору с помощью навигатора (нажимающееся поворотное колесико) и 4 функциональные кнопки на передней стороне в диалоговом окне на экране или с помощью поставляемого в комплекте компьютерного программного обеспечения. Показ интегрированной онлайн-справки нажатием кнопки.
Габаритные размеры
- глубина установки: около 158 мм (включая соединительные зажимы и крепежные хомуты)
- вырез в приборной панели: 138+1 х 138+1 мм
- толщина приборной панели: от 2 до 40 мм
Информация для заказа
Стандартное исполнение:
7-дюймовый цветной графический TFT -дисплей, 800 х 480 пикселей
256 МВ внутренней памяти
Пакет безопасности: индивидуальные права доступа и электронная подпись ( FDA 21 CFR 11)
Понятное диалоговое управление с помощью навигатора и 4 кнопок управления
Вспомогательное выходное напряжение 24 В
100 предельных значений
Интеграция, обработка сигналов
Разъем для цифровой SD -карты памяти
Пример заказа
Мемограф М B111B1B1B1B1
