ПИРК, мод. ПИРК-К; ПИРК-Э; ПИРК-Р Прибор для измерения размеров колесных пар ПИРК - комплект приборов ДЛЯ измерения размеров колесных пар при формировании в ВКМ
Комплект приборов ПИРК предназначен для применения в условиях депо для измерения длины оси колесных пар вагонов колеи 1520 мм, расстояния между внутренними гранями колес, контроля этого расстояния при запрессовке колес на ось и контроля перпендикулярности напрессовки, эксцентриситета и диаметра колес.
В состав комплекта входят:
- прибор для контроля запрессовки колес ПИРК-К с шаблоном длины оси и шаблоном контроля запрессовки

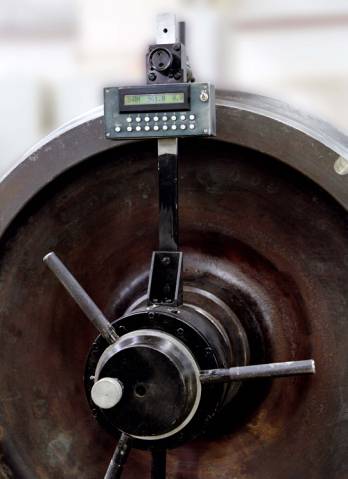

- прибор для измерения эксцентриситета и перпендикулярности колес ПИРК-Э
- прибор для измерения расстояния между внутренними гранями колес ПИРК-Р
- запоминающие устройства и адаптер для съема информации в ПК
- программное обеспечение
Характеристики ПИРК (размеры, мм)
|
Диапазон измерения между галтелями шеек оси |
1831-1843 |
|
Диапазон измерения расстояния между внутренними гранями колес |
1435-1448 |
|
Диапазон измерения расстояния от центра оси до внутренней грани колеса при запрессовке |
715-725 |
|
Диапазон измерения диаметра колеса |
844 - 964 |
|
Диапазон измерения расстояния от галтели шейки оси до внутренней грани колеса |
191 - 205 |
|
Погрешность измерений |
±0.1 |
|
Объем хранимых результатов измерений, не менее |
5000 результатов |
|
Напряжение питания, В |
5.9 - 7.5 |
|
Потребляемая мощность (средняя) |
300 мВт |
|
Рабочий диапазон температур |
от 0 до +50°С |
|
Масса измерительного модуля ПИРК-К |
15кг |
|
Габариты измерительного модуля ПИРК-К |
500х300х300 |
|
Масса шаблона длины оси |
7кг |
|
Габариты шаблона длины оси |
2100х200х200 |
|
Масса шаблона контроля запрессовки |
4кг |
|
Габариты шаблона контроля запрессовки |
900х700х100 |
|
Масса ПИРК-Э |
16кг |
|
Габариты ПИРК-Э |
900х500х400 |
|
Масса ПИРК-Р |
9кг |
|
Габариты ПИРК-Р |
1600х200х200 |
