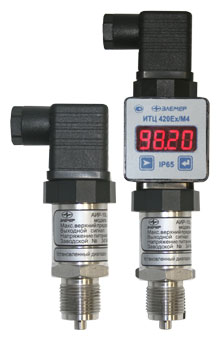

АИР-10L Датчик давления, мод. АИР-10L-ДА, АИР-10L-ДИ, АИР-10L-ДИВ, АИР-10L-ДД
Назначение малогабаритного (бюджетного) датчика давления:
Преобразователи давления измерительные АИР-10L используются в системах автоматического контроля, регулирования и управления технологическими процессами (ТП) и предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал 4...20 мА следующих величин:
- Абсолютного давления — АИР-10L-ДА;
- Избыточного давления — АИР-10L-ДИ;
- Избыточного давления-разрежения — АИР-10L-ДИВ;
- Дифференциального давления (фланцевое или штуцерное подсоединение к процессу) — АИР-10L-ДД.
Форма заказа для датчика давления АИР-10L (для заказа) >>>
Основные характеристики и функциональные возможности
- 2 диапазона измерения давления;
- Модели с открытой мембраной;
- Модели с мембраной из керамики с перегрузочной способностью до 800 %;
- Возможность изменения единиц измерения при помощи подстроечного резистора;
- Возможность установки внешнего светодиодного индикатора ИТЦ 420/М4, ИТЦ 420Ex/М4;
- Различные варианты климатического исполнения;
- Различные варианты электрических разъемов;
- Различные варианты присоединительного штуцера;
- Электромагнитная совместимость (ЭМС) ;
- В соответствии с ГОСТ 22520-85 АИР-10L являются:
- по числу преобразуемых входных и выходных сигналов — одноканальными;
- по зависимости выходного сигнала от входного — с линейной зависимостью;
- АИР-10L устойчивы к воздействию атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- АИР-10L устойчивы к воздействию относительной влажности окружающего воздуха:
- до 100 % при температуре 30 °С и более низких температурах, с конденсацией влаги для климатического исполнения С2 по ГОСТ 12887-84;
- до 95 % при температуре 35 °С и более низких температурах, с конденсацией влаги для климатического исполнения С3 по ГОСТ 12887-84;
- до 80 % при температуре 35 °С и более низких температурах, с конденсацией влаги для климатического исполнения С3 по ГОСТ 12887-84;
- АИР-10L по защищенности от воздействия окружающей среды в соответствии с:
- ГОСТ 15150-69 выполнены в коррозионностойком исполнении ТIII;
- ГОСТ 14254-96 имеют степень защиты от попадания внутрь пыли и воды IP65;
- Номинальное сопротивление нагрузки:
- 250 Ом при напряжении питания 24 В;
- 500 Ом при напряжении питания 36 В;
- Предел допускаемой дополнительной погрешности АИР-10L во время воздействия вибрации не превышает предела допускаемой основной погрешности;
- Изменение выходного сигнала АИР-10L абсолютного давления, вызванное изменением атмосферного давления на ±10 кПа (75 мм рт. ст.) от установившегося значения в пределах от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.), не превышает 0,2 предела основной погрешности.
Метрологические характеристики датчика
Варианты исполнения
| Варианты исполнения | Код исполнения |
| Общепромышленное | — |
| Взрывозащищенное "искробезопасная электрическая цепь" | Ex |
Климатические исполнения
| Группа исполнения | ГОСТ | Диапазон температур |
| В4 | ГОСТ 12997-84 | +5...+50 °С |
| С2 | -40...+70 °C | |
| С3 | -10...+70 °C |
Питание и энергопотребление
- Питание АИР-10L осуществляется от источников постоянного тока напряжением от 9 до 36 В при номинальном значении 24 В или 36 В;
- Мощность, потребляемая АИР-10L, не превышает 0,6 Вт для напряжения питания 24 В и 1 Вт для напряжения питания 36 Вт;
- Мощность, потребляемая взрывозащищенными преобразователями АИР-10L/Eх, не превышает 0,6 Вт.
Взрывозащищенность
- Питание взрывозащищенных преобразователей АИР-10L/Ex должно осуществляться от искробезопасных источников постоянного тока напряжением 24 В или источников питания в комплекте с измерительными модульными преобразователями ИПМ 0399Ex/М3 (или БППС 4090Ex, ТМ 5122Ex, РМТ 39Ex, РМТ 49Ex, РМТ 59Ex, РМТ 69Ex) с уровнем взрывозашиты "особовзрывобезопасный";
- В цепи питания АИР-10L/Ex имеется токоограничивающий резистор и диод для защиты от смены полярности;
- Знак "Х", следующий за маркировкой взрывозащиты, означает, что при эксплуатации преобразователей давления АИР-10L/Ex необходимо соблюдать следующие требования:
- преобразователи давления АИР-10L/Ex должны эксплуатироваться с источниками питания и регистрирующей аппаратурой, имеющими искробезопасную электрическую цепь уровня "ia";
- при эксплуатации необходимо принимать меры защиты от превышения температуры элементов преобразователей давления АИР-10L/Ex вследствие нагрева от измеряемой среды выше значения, допустимого для температурного класса Т6;
- Выходные цепи взрывозащищенных преобразователей АИР-10L/Eх рассчитаны на подключение к искробезопасным сигнальным цепям с унифицированным сигналом постоянного тока 4...20 или 20...4 мА;
- Мощность, потребляемая взрывозащищенными преобразователями АИР-10L/Eх, не превышает 0,6 Вт.
Исполнение по материалам
| Код исполнения | Исполнение по материалам | ||
| мембраны | штуцера или фланцев | уплотнительных колец (х) | |
| 12х | AlSl316L | 12Х18Н10Т | x = V, E |
| 13х | Al2O3 | 12Х18Н10Т | x = V, E, P |
Уплотнительные кольца
| Материал | Применение | Температура среды | Обозначения в исполнении |
| Витон (FKM) | Нефтепродукты, кислоты | -30...+125 °С | V |
| Буна (EPDM) | Аммиак | -40...+125 °С | E |
| Фторопласт (PTFE) | Все среды | -40...+125 °С | Р |
Варианты электрических соединителей
| Электрические разъемы | ||||
| Вилка 2РМГ14 | Вилка 2РМГ22 | Кабельный ввод VG7-MS68 (металл), диаметр кабеля — 3...6,5 мм |
GSP по DIN43650 | Базовое исполнение |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | ||||
| IP54 | IP54 | IP68 | IP65 | IP65 |
| Коды вариантов электрических разъемов | ||||
| ШР14 | ШР22 | PGM* | GSP | GSP |
* — АИР-10L с PGM поставляется только в комплекте со специальным кабелем с длиной по заказу.
Присоединение к процессу
- М24х1,5 "открытая мембрана";
- М20х1,5;
- G1/2".
Межповерочный интервал
2 года.Гарантийный срок эксплуатации
2 года.
Коды классов точности
| № диапазона | Верхний предел (диапазон) в % от максимального | Допускаемая основная погрешность, %, для класса точности | ||
| 1 | 100 | 0,25 | 0,4 | 0,6 |
| 2 | 60 | 0,4 | 0,5 | 1,0 |
Абсолютное давление (ДА)
| Верхние пределы измерений по ГОСТ 22520-85 | Максимальное (испытательное) давление | ||||
| кПа | МПа | кгс/см2 | кПа | МПа | % |
| 60 100 |
— | 0,6 1,0 |
400 | — | 650 400 |
| 250 400 |
— | 2,5 4,0 |
— | 1,2 | 500 300 |
| 400 600 |
— | 4,0 6,0 |
— | 1,2 | 300 200 |
| — | 1,0 1,6 |
10 16 |
— | 5 | 500 300 |
| — | 1,6 2,5 |
16 25 |
— | 5 | 300 200 |
| — | 2,5 4,0 |
25 40 |
— | 12 | 500 300 |
| — | 4,0 6,0 |
40 60 |
— | 12 | 300 200 |
Избыточное давление (ДИ)
| Верхние пределы измерений по ГОСТ 22520-85 | Максимальное (испытательное) давление | ||||
| кПа | МПа | кгс/см2 | кПа | МПа | % |
| 60 100 |
— | 0,6 1,0 |
400 | — | 650 400 |
| 100 160 |
— | 1,0 1,6 |
500 | — | 500 300 |
| 160 250 |
— | 1,6 2,5 |
500 | — | 300 200 |
| 250 400 |
— | 2,5 4,0 |
— | 1,2 | 500 300 |
| 400 600 |
— | 4,0 6,0 |
— | 1,2 | 300 200 |
| — | 0,6 1,0 |
6,0 10 |
— | 2,5 | 400 250 |
| — | 1,0 1,6 |
10 16 |
— | 5 | 500 300 |
| — | 1,6 2,5 |
16 25 |
— | 5 | 300 200 |
| — | 2,5 4,0 |
25 40 |
— | 12 | 500 300 |
| — | 4,0 6,0 |
40 60 |
— | 12 | 300 200 |
Избыточное давление-разрежение (ДИВ)
| Верхние пределы измерений по ГОСТ 22520-85 | Максимальное (испытательное) давление | |||||
| кПа | МПа | кПа | МПа | МПа | % | |
| 100 | — | 150 300 |
— | 1,2 | 800 400 | |
| 100 | — | 300 500 |
— | 1,2 | 400 250 | |
| — | 0,1 | — | 0,9 1,5 |
5 | 550 300 | |
| — | 0,1 | — | 1,5 2,4 |
5 | 300 200 | |
Дифференциальное давление (ДД, разность давлений)
| Верхние пределы измерений по ГОСТ 22520-85 | Допускаемое рабочее избыточное давление, МПа | ||
| кПа | МПа | кгс/см2 | |
| 25 40 |
— | 0,6 1,0 |
16 |
| 63 100 |
— | 0,6 1,0 |
16 |
| 100 160 |
— | 1,0 1,6 |
16 |
| 160 250 |
— | 1,6 2,5 |
16 |
| 250 400 |
— | 2,5 4,0 |
16 |
| 400 600 |
— | 4,0 6,0 |
16 |
| — | 1,0 1,6 |
10 16 |
16 |
| — | 1,6 2,5 |
16 25 |
16 |
