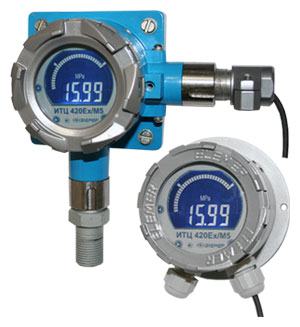

ИТЦ 420/М5 Измеритель технологический цифровой

Назначение

Измеритель технологический цифровой ИТЦ 420/М5 предназначен для измерения и индикации температуры, давления и других физических величин, преобразованных в унифицированный сигнал постоянного тока 4...20 мА.

Область применения

ИТЦ применяются в различных технологических процессах в промышленности и в энергетике.

Основные характеристики и функциональные возможности

• ИТЦ 420/М5 является микропроцессорным, переконфигурируемым потребителем изделием;
• Прибор имеет 3-кнопочную клавиатуру, позволяющую:
  • изменять параметры конфигурации (диапазон измерений, количество знаков после запятой, единицы измерения);
  • устанавливать зависимость измеряемой величины от входного сигнала (линейную или корнеизвлекающую);
  • устанавливать функцию демпфирования (усреднения) сигнала;
  • устанавливать значения уставок;
• Возможно включение отображения единицы измерения (°С, %, кгс/см², МПа, кРа, Па, мм) или его выключение (без отображения единицы измерения);
• В ИТЦ имеется гальваническая развязка между входными и выходными цепями;
• Встроенный цифро-графический индикатор с подсветкой для отображения значений измеряемой величины (числовое значение, дискретная шкала от 0 до 100 %) и значения уставок;
• Имеются две уставки и два свободно конфигурируемых оптореле или электромагнитных реле, обеспечивающих функции сигнализации и автоматического регулирования контролируемых параметров;
• ИТЦ 420/М5 обеспечивает контроль выхода величины входного сигнала за пределы диапазона преобразования;
• Монтаж ИТЦ осуществляется на стенку или на DIN-рейку;
• По устойчивости к электромагнитным помехам ИТЦ 420/М5 соответствует группе III, критерию качества функционирования А;
• Диапазон входного унифицированного сигнала — 4...20 мА;
• Диапазон преобразования входного сигнала — 3,8...22 мА;
• Диапазон входного сигнала, обеспечивающий нормальное функционирование — 3...25 мА;
• Падение напряжения на ИТЦ 420/М5 не более:
  • 12 В при I_вх = 3...6 мА;
  • 8 В при I_вх = 6...10 мА;
  • 5 В при I_вх = 10...20 мА;
  • 6 В при I_вх = 20...25 мА;
• ИТЦ выдерживают 5-кратную перегрузку по входному сигналу (120 мА);
• Время установления рабочего режима (предварительный прогрев) — не более 15 мин;
• Время установления показаний (время, в течение которого отображаемый на индикаторе сигнал входит в зону предела допускаемой погрешности) — не более 10 сек;
• Питание ИТЦ 420/М5 осуществляется от измеряемого токового сигнала;
• Мощность, потребляемая ИТЦ 420/М5 от источника сигнала постоянного тока при входных токах от 3 до 25 мА, не превышает 0,15 Вт;
• Оптореле каналов сигнализации обеспечивают коммутацию переменного тока сетевой частоты и постоянного тока 249 В до 0,1 А;
• Электромагнитные реле каналов сигнализации обеспечивают коммутацию постоянного тока:
  • при напряжении 249 В до 0,1 А на активную и индуктивную нагрузку;
  • при напряжении 30 В до 2 А на активную и индуктивную нагрузку;
• При использовании электромагнитных реле требуется дополнительное питание от блока питания 24 В до 25 мА.

Метрологические характеристики

Пределы допускаемой основной приведенной погрешности измеряемой величины:

• Класс А — ±(0,1+*) %;
• Класс В — ±(0,2+*) %.

* — одна единица последнего разряда, выраженная в процентах от диапазона преобразования.

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры не превышает 0,5 предела допускаемой основной погрешности.

Варианты исполнения

Варианты исполнения	Код исполнения
Общепромышленное	—
Взрывозащищенное "искробезопасная электрическая цепь"	Ex (ExiaIICT6 X)
Взрывозащищенное "взрывонепроницаемая оболочка"	Exd (1ExdIICT6)

Климатические исполнения

Вид	Группа	ГОСТ	Диапазон
Т3	—	ГОСТ 15150-69	-25...+70 °С
ТВ3	—
—	С2	ГОСТ 12997-84
—	С3		-10...+70 °С

Степень защиты от пыли и влаги

IP65.

Масса

• ИТЦ 420Ex/М5 — 0,5 кг;
• ИТЦ 420Exd/М5 — 1,25 кг.

Межповерочный интервал

• Класс А (0,1 %) — 1 год;
• Класс В (0,2 %) — 2 года.

Гарантийный срок эксплуатации

2 года.

Гарантийный срок эксплуатации

2 года.
