Термопреобразователи сопротивления (ТС, термометры сопротивления) ТС 1388

Назначение ТС1388, ТС1388/1,  ТС1388/2, ТС1388/3, ТС1388/4, ТС1388/5, ТС1388/6, ТС1388/7, ТС1388/8, ТС1388/9

Измерение температуры малогабаритных подшипников, поверхности твердых тел, атмосферы в сушильных шкафах и климатических камерах.

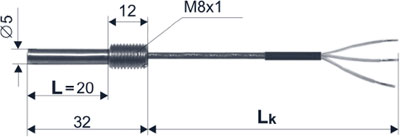

ТС 1388/1

Показатель тепловой инерции, с 10

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	46П 50П 100П	-50...+180	В, С	1 2**	1 2 3 4**** 5****
	Pt50 Pt100 Pt500 Pt1000	-50...+180 -50...+350***
	50М 53М 100М	-50...+180
	Длина монтажной части L, мм
	20 (30 — для 50М, 53М, 100М)
	Условное давление Р, МПа
	0,4

** — только для Pt100;
*** — по отдельному заказу;
**** — кроме 50М, 53М, 100М.

ТС 1388/2

Показатель тепловой инерции, с 20

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	46П 50П 100П	-50...+180	В, С	1 2**	1 2 3 4**** 5****
	Pt50 Pt100 Pt500 Pt1000	-50...+180 -50...+350***
	50М 53М 100М	-50...+180
	Длина монтажной части L, мм
	20 (30 — для 50М, 100М)
	Условное давление Р, МПа
	0,4

** — только для Pt100;
*** — по отдельному заказу;
**** — кроме 50М, 53М, 100М.

ТС 1388/3

Показатель тепловой инерции, с 30

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	46П 50П 100П	-50...+180 -50...+350***	А*, В, С	1 2	1 2 3
	Pt50 Pt100 Pt500 Pt1000	-50...+180 -50...+350***
	50М 53М 100М	-50...+180	В, С
	Длина монтажной части L, мм
	60, 80, 100, 120, 160, 200, 250, 320
	Условное давление Р, МПа
	6,3

* Класс допуска для L ? 120 мм;
*** — по отдельному заказу.

ТС 1388/4

Показатель тепловой инерции, с 6

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	46П 50П 100П	-50...+180	А*, В, С	1 2**	1 2 3 4**** 5****
	Pt50 Pt100 Pt500 Pt1000	-50...+180 -50...+350***
	50М 53М 100М	-50...+180	В, С
	НСХ	Длина монтажной части L, мм
	46П, 50П, 100П	30, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320
	Pt50, Pt100, Pt500, Pt1000	20, 30, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320
	50М, 53М, 100М	50, 60, 80, 100, 120, 160, 200, 250, 320
	Условное давление Р, МПа
	0,4

* Класс допуска для L ? 120 мм;
** — только для Pt100;
*** — по отдельному заказу;
**** — кроме 50М, 53М, 100М.

ТС 1388/5

Показатель тепловой инерции, с 6 (D = 4 мм), 10 (D = 5 мм), 15 (D = 6 мм)

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	46П 50П 100П	-50...+180	А*, В, С	1 2**	1 2 3 4**** 5****
	Pt50 Pt100 Pt500 Pt1000	-50...+180 -50...+350***
	50М 53М 100М	-50...+180	В, С
	НСХ	Длина монтажной части L, мм
	46П, 50П, 100П	20, 30, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320
	Pt50, Pt100, Pt500, Pt1000
	50М, 53М, 100М	50, 60, 80, 100, 120, 160, 200, 250, 320
	Условное давление Р, МПа
	0,4

* Класс допуска для L ? 120 мм;
** — только для Pt100;
*** — по отдельному заказу;
**** — кроме 50М, 53М, 100М.

ТС 1388/6

Показатель тепловой инерции, с 4

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	46П 50П 100П	-50...+180	В, С	1	1 2 3
	Pt50 Pt100 Pt500
	Длина монтажной части L, мм
	10, 20, 30, 40, 50, 60, 80, 100
	Условное давление Р, МПа
	0,4

ТС 1388/7

Показатель тепловой инерции, с 6 (D = 4 мм), 10 (D = 5 мм), 15 (D = 6 мм)

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	46П 50П 100П	-50...+180 -50...+350***	В, С	1	1 2 3
	Pt50 Pt100 Pt500 Pt1000	-50...+180 -50...+350***
	50М 53М 100М	-50...+180
	Длина монтажной части L, мм
	10, 20, 30, 40 (50 — для 50М, 53М, 100М)
	Условное давление Р, МПа
	0,4

*** — по отдельному заказу.

ТС 1388/8

Показатель тепловой инерции, с 1

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	Pt100	-50...+180	В, С	1	1 2 3
	Длина монтажной части L, мм
	20, 30, 40, 50, 60, 80, 100, 160
	Условное давление Р, МПа
	0,4

ТС 1388/9

Показатель тепловой инерции, с 4

	НСХ	Диапазон измерений, °С	Класс допуска	Кол-во чувств. элементов	Схема подключений
	Pt50, Pt100, Pt500, Pt1000	0...+150	В	1	—
	Условное давление Р, МПа
	0,4

Дополнительные характеристики

Материал клеммной головки	Латунь или 12Х18Н10Т — рис. 1 и 2 12Х18Н10Т — рис. 3-9
Климатические условия эксплуатации (ГОСТ 12997-84)	Группа исполнения Д3: -50...+50 °С
Степень защиты от пыли и влаги (ГОСТ 14254-96)	IP54
Средняя наработка на отказ	15000 часов
Средний срок службы	6 лет
Межповерочный интервал	2 года (методика поверки — в соответствии с ГОСТ 6651-94)
Гарантийный срок эксплуатации	1 год

Схемы электрических подключений
